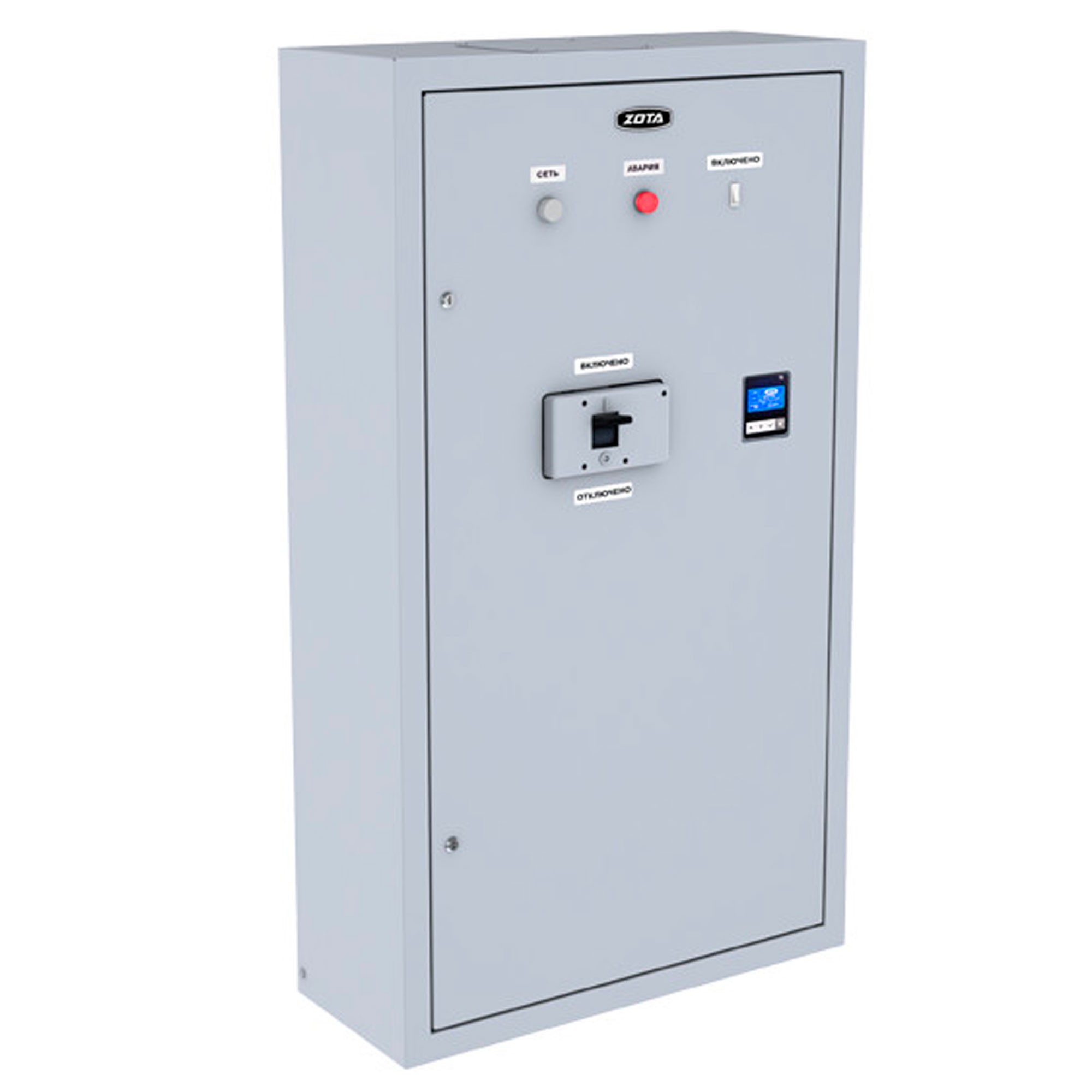

Пульт управления ZOTA Prom EMR (до 100 кВт)

Панели управления Prom EMR (далее — панель), предназначены для управления электроводонагревателями, применяемых в системах отопления и горячего водоснабжения жилых и производственных помещений, и является комплектующим изделием электроводонагревателей типа ZOTA «Prom» мощностью от 100 до 400 кВт. Панель управления выполняет функции автоматического поддержания температуры теплоносителя на выходе из электроводонагревателя, защиты от перегрева и перегрузки. Панель управления соответствуют требованиям ТУ 27.12.31-012-46029948- 2020, ГОСТ 12.2.007.0, ГОСТ IEC 61439-1, ГОСТ IEC 61439-5, «Правилам устройства электроустановок», «Правилам технической эксплуатации электроустановок потребителей» (ПУЭ, ПТЭ). ТЕХНИЧЕСКИЕ ДАННЫЕ Панель обеспечивает: • Поддержание заданной температуры теплоносителя на подаче из электронагревателя в диапазоне от 40°C до 90°С; • Отключение электроводонагревателя при остановке циркуляционного насоса; • Отключение электроводонагревателя при перегрузке и коротком замыкании в нагрузке; • Отключение электроводонагревателя при перегреве выше 95°С; • Возможность подключения внешней сигнализации аварийного отключения; • Контроль режима работы электроводонагревателя с помощью цифрового индикатора; • Отображение температуры прямого и обратного теплоносителя на цифровом индикаторе; • Трехступенчатое переключение мощности электроводонагревателя в автоматическом режиме в зависимости от установленных режимов; • Выбор количества используемых ступеней мощности с помощью переключателя ступеней; • Автоматический перебор включенных ТЭНов по программе. Питание панелей осуществляется от источника трехфазного переменного тока напряжением 380 вольт частотой 50 Гц с глухозаземленной нейтралью. Отклонение напряжения питания от номинального значения в пределах от 0.9 до 1.1 Uн. Панель предназначена для работы в следующих условиях: • Климатическое исполнение УХЛ4; • Рабочая температура окружающей среды от +1°С до плюс +35°С; • Окружающая среда — невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами; • Предельная температура при транспортировании и хранении от -50°С до +45°С; • Относительная влажность до 80% при температуре +25°С; • Рабочее положение в пространстве — вертикальное; • Высота над уровнем моря не более 2000 м.
