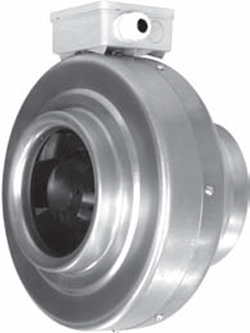

Вентилятор для круглых каналов Shuft TUBE 160XL

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
Описание
Круглый канальные вентилятор TUBE изготовлен из оцинкованной стали. Одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам дают возможность экономии расходов по монтажу вентиляционной системы. Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики.
Круглый канальный вентилятор TUBE является оптимальным решением при проектировании систем вентиляции в гостиницах, торговых предприятиях, спортивных сооружениях, складских помещениях, а также в большинстве общественных учреждений.
Компактные габариты и небольшой вес вентиляторов позволяют одному человеку самостоятельно перемещать и устанавливать их.
Конструкция
* Корпус вентилятора TUBE изготовлен из листовой оцинкованной стали, которая отлично защищает от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижение уровня шума. Разъемный корпус делает процесс технического обслуживания и чистки легким и удобным.
* Однофазный асинхронный двигатель с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Двигатель имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
* Рабочее колесо с назад загнутыми лопатками обеспечивает высокий и стабильный напор, низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки, образуя единую, статически и динамически сбалансированную, жесткую конструкцию.
* Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.
Отличительные особенности
* Прочный корпус из оцинкованной стали;
* Высокоэффективная крыльчатка с загнутыми назад лопатками;
* Высококачественные двигатели с внешним ротором;
* Регулирование скорости 0-100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы);
* Разъемный корпус обеспечивает легкость обслуживания;
* Встроенная термозащита;
* Установка в любом положении;
Монтаж
Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.
! Не допускается:
* монтировать в помещениях, воздух в которых содержит «тяжелую» пыль, муку и т.п.
* монтировать во взрыво пожароопасных помещениях
Уход
Вентилятор TUBE не требует специального технического ухода. Единственное требование — чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:
1. убедиться в том, что:
* электрический ток отключен,
* включатель заблокирован;
* двигатель и рабочее колесо полностью остыли.
2. Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
* нельзя применять агрессивные химические вещества или очистители.
* нельзя использовать острые предметы, устройства, работающие под высоким давлением.
* нельзя погружать двигатель в воду или другую жидкость.
Крыльчатку рекомендуется чистить через каждые шесть месяцев.
Габаритные размеры
