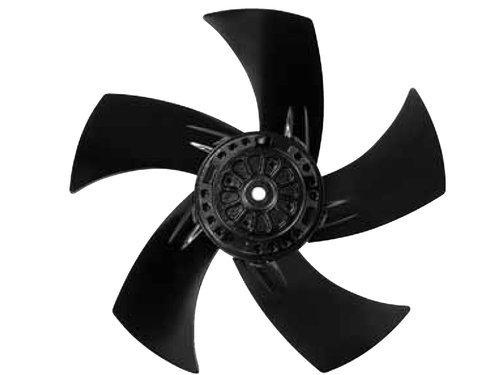

A2D300-AP02-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
* Производительность при заданном противодавлении (сопротивлении)
* Напряжение питания – постоянное и переменное (1- / 3-фазное)
* Уровень шума
* Коэффициент полезного действия
* Имеющееся пространство для монтажа и место применения
* Количество штук
* Условия окружающей среды (влажность, температура,климат)
* Диаметр рабочего колеса
Описание A2D300-AP02-02:
* Класс защиты: IP 44
* Класс изоляции: «F»
* Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A2D300-AP02-02
Тип A2D300-AP02-02
Мотор M2D074-DF
Фаза
t3~
t3~
Номинальное напряжение VAC
t230
t400
Частота Hz
t50 ?
t50 Y
Соответствует нормативам
tCE
tCE
Скорость вращения min-1
t2580
t2580
Входная мощность W
t210
t210
Потребляемый ток A
t0,62
t0,62
Макс. противодавление Pa
t200
t200
Мин. темп. окр. среды °C
t-25
t-25
Макс. темп. окр. среды °C
t75
t75
Пусковой ток A
t2,0
t1,16
Общий КПД %
t29,9
Класс эффективности N
t40
Входная мощность kW
t0,25
Расход воздуха m?/h
t2210
Увелич. давления Pa
t125
Скорость вращения min-1
t2455
Техническое описание A2D300-AP02-02
Вес
t3,2 kg
Размер двигателя
t300 mm
Покрытие ротора
tС лакокрасочным покрытием черного цвета
Материал лопастей
tЛистовая сталь, с лакокрасочным покрытием черного цвета
Количество лопастей
t5
Направление потока
tA
Направление вращения
tСлева, вид на ротор
Степень защиты
tIP 44; в зависимости от монтажного положения
Класс изоляции
tF
Класс защиты от влажности
tF1-2
Максимально допустимая темп.
окружающей среды электродвигателя
t+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
t- 40 °C
Положение при монтаже
tГоризонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата
tСо стороны ротора
Режим работы
tS1
Устройство подшипников электродвигателя
tШарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
t0,75 mA
Защита двигателя
tРеле контроля температуры (TW) с внутренней разводкой
Вывод кабеля подключения
tРазл.
Класс защиты
tI (если защитный провод
подключен стороной заказчика)
График рабочей точки
Схема электрического подключения
Расшифровка наименовани
1) Тип
* A — осевой вентилятор
* S — осевой вентилятор с защитной решеткой
* W — осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
* D — Трехфазный двигатель
* Е — Однофазный двигатель с пусковым конденсатором
* G — ЕС-двигатель
* S — Двигатель с расщепленными полюсами
* Q — Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
