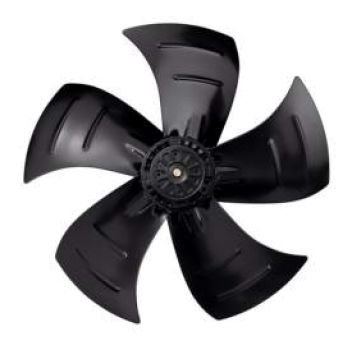

A4E420-AP02-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
* Производительность при заданном противодавлении (сопротивлении)
* Напряжение питания – постоянное и переменное (1- / 3-фазное)
* Уровень шума
* Коэффициент полезного действия
* Имеющееся пространство для монтажа и место применения
* Количество штук
* Условия окружающей среды (влажность, температура,климат)
* Диаметр рабочего колеса
Описание A4E420-AP02-01:
* Класс защиты: IP 44
* Класс изоляции: «B»
* Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора A4E420-AP02-01
Тип A4E420-AP02-01
Мотор M4E074-GA
Фаза
1~
Номинальное напряжение VAC
230
Частота Hz
50
Метод опред. данных
мн
Соответствует нормативам
CE
Скорость вращения min-1
1430
Входная мощность W
200
Потребляемый ток A
0,94
Конденсатор ?F
7
Напряжение конденсатора VDB
400
Макс. противодавление Pa
150
Мин. темп. окр. среды °C
-40
Макс. темп. окр. среды °C
80
Пусковой ток A
2.8
Общий КПД %
31.5
Класс эффективности N
41.5
Входная мощность kW
0.26
Расход воздуха m?/h
3295
Увелич. давления Pa
91
Скорость вращения min-1
1395
Техническое описание A4E420-AP02-01
Вес
4,8 kg
Размер двигателя
420 mm
Покрытие ротора
С лакокрасочным покрытием черного цвета
Материал лопастей
Напрессованная, круглая листовая сталь
Количество лопастей
5
Направление потока
V
Направление вращения
Слева, вид на ротор
Степень защиты
IP 44; в зависимости от монтажного положения
Класс изоляции
B
Класс защиты от влажности
F1-2
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
— 40 °C
Положение при монтаже
Любое
Отверстия для отвода конденсата
Со стороны ротора
Режим работы
S1
Устройство подшипников электродвигателя
Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
0,75 mA
Вывод кабеля подключения
Разл.
Класс защиты
I (если защитный провод
подключен стороной заказчика)
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A — осевой вентилятор
S — осевой вентилятор с защитной решеткой
W — осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D — Трехфазный двигатель
Е — Однофазный двигатель с пусковым конденсатором
G — ЕС-двигатель
S — Двигатель с расщепленными полюсами
Q — Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
