S4D400-AS04-65 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
* Производительность при заданном противодавлении (сопротивлении)
* Напряжение питания – постоянное и переменное (1- / 3-фазное)
* Уровень шума
* Коэффициент полезного действия
* Имеющееся пространство для монтажа и место применения
* Количество штук
* Условия окружающей среды (влажность, температура,климат)
* Диаметр рабочего колеса

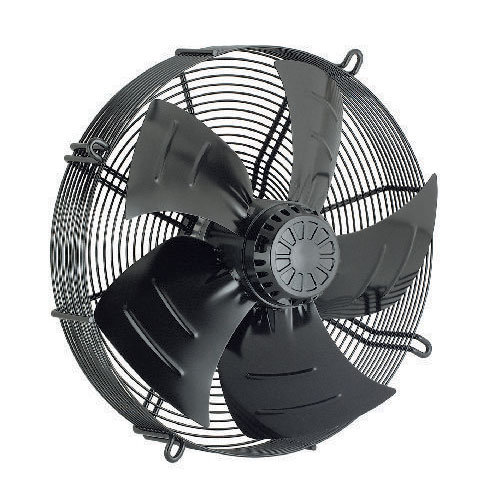

Описание S4D400-AS04-65:
* Класс защиты: IP 44
* Класс изоляции: «B»
* Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора S4D400-AS04-65
Тип S4D400-AS04-65
Мотор M4D074-GA
Фаза
3~
3~
Номинальное напряжение VAC
400
400
Частота Hz
50
50
Метод опред. данных
cн
cн
Соответствует нормативам
CE
CE
Скорость вращения min-1
1370
1070
Входная мощность W
225
160
Потребляемый ток A
0,46
0,28
Макс. противодавление Pa
120
55
Мин. темп. окр. среды °C
-40
-40
Макс. темп. окр. среды °C
50
50
Общий КПД %
30
Класс эффективности N
40
Входная мощность Pe kW
0,26
Расход воздуха qv m?/h
3540
Увелич. давления pfs Pa
80
Скорость вращения n min-1
1335
Техническое описание S4D400-AS04-65
Вес
6,9 kg
Размер двигателя
400 mm
Покрытие ротора
С лакокрасочным покрытием черного цвета
Материал клемной коробки
Полимер ABS
Материал лопастей
Листовая сталь, с лакокрасочным покрытием черного цвета
Материал защитной решётки
Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей
5
Направление потока
V
Направление вращения
Слева, вид на ротор
Степень защиты
IP 44; в зависимости от монтажного положения
Класс изоляции
B
Класс защиты от влажности
F2-2
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
— 40 °C
Положение при монтаже
Горизонтальное расположение вала или ротор внизу
Отверстия для отвода конденсата
Со стороны ротора
Режим работы
S1
Устройство подшипников электродвигателя
Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
0,75 mA
Защита двигателя
Реле контроля температуры (TW)
Вывод кабеля подключения
Разл.
Класс защиты
I (если защитный провод
подключен стороной заказчика)
График рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A — осевой вентилятор
S — осевой вентилятор с защитной решеткой
W — осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D — Трехфазный двигатель
Е — Однофазный двигатель с пусковым конденсатором
G — ЕС-двигатель
S — Двигатель с расщепленными полюсами
Q — Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
