S6D710-BH01-02 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
* Производительность при заданном противодавлении (сопротивлении)
* Напряжение питания – постоянное и переменное (1- / 3-фазное)
* Уровень шума
* Коэффициент полезного действия
* Имеющееся пространство для монтажа и место применения
* Количество штук
* Условия окружающей среды (влажность, температура,климат)
* Диаметр рабочего колеса

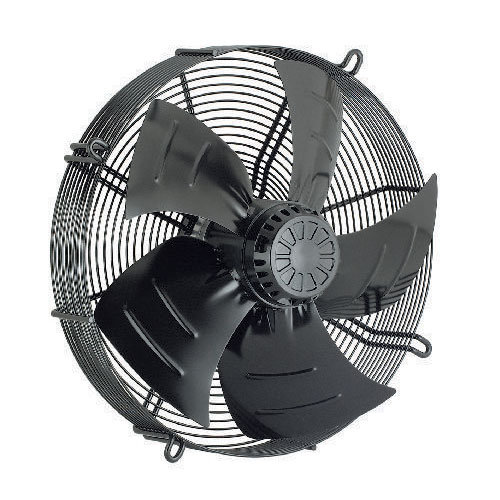

Описание S6D710-BH01-02:
* Класс защиты: IP 54 (учесть положение при монтаже и наличие отверстий для слива конденсата)
* Класс изоляции: «F»
* Защита двигателя: температурный предохранитель выведен
Рабочие параметры вентилятора S6D710-BH01-02
Тип S6D710-BH01-02
Мотор M6D138-HF
Фаза
3~
3~
Номинальное напряжение VAC
400
400
Частота Hz
50 ?
50 Y
Метод опред. данных
мн
мн
Соответствует нормативам
CE
CE
Скорость вращения min-1
905
730
Входная мощность W
1030
690
Потребляемый ток A
2,35
1,34
Макс. противодавление Pa
125
80
Мин. темп. окр. среды °C
-40
-40
Макс. темп. окр. среды °C
80
80
Пусковой ток A
9
3
Общий КПД %
33,6
Класс эффективности N
40
Входная мощность kW
0,97
Расход воздуха m?/h
10730
Увелич. давления Pa
111
Скорость вращения min-1
910
Техническое описание S6D710-BH01-02
Вес
26,1 kg
Размер двигателя
710 mm
Покрытие ротора
Скрепление заливкой с алюминием
Материал клемной коробки
Полимер PP
Материал лопастей
Вкладыш из алюминиевой пластины, с полимерным покрытием PP
Материал защитной решётки
Сталь, с полимерным покрытием черного цвета (RAL 9005)
Количество лопастей
5
Направление потока
A
Направление вращения
Слева, вид на ротор
Степень защиты
IP 54
Класс изоляции
F
Класс защиты от влажности
F3-1
Максимально допустимая темп.
окружающей среды электродвигателя
+ 80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
— 40 °C
Положение при монтаже
Любое
Отверстия для отвода конденсата
На стороне ротора и статора
Режим работы
S1
Устройство подшипников электродвигателя
Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Защита двигателя
Реле контроля температуры (TW)
Вывод кабеля подключения
Осев.
Класс защиты
I (если защитный провод
подключен стороной заказчика)
График производительности и подбора рабочей точки
Схема электрического подключения
Расшифровка наименования
1) Тип
A — осевой вентилятор
S — осевой вентилятор с защитной решеткой
W — осевой вентилятор со стеновым колесом
2) Количество полюсов (для AC) / Количество контуров (ЕС)
3) Тип двигателя
D — Трехфазный двигатель
Е — Однофазный двигатель с пусковым конденсатором
G — ЕС-двигатель
S — Двигатель с расщепленными полюсами
Q — Квадратный двигатель с расщепленными полюсами
4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
