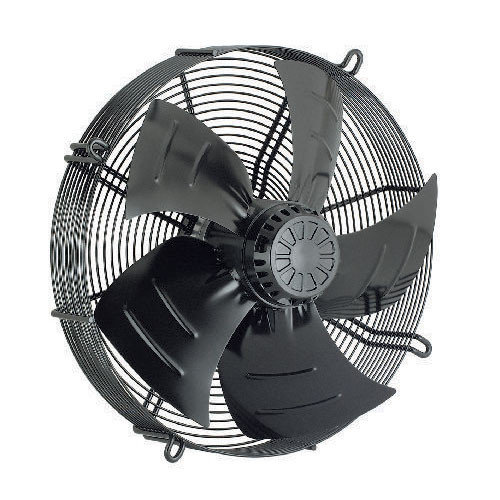

S6D910-AA01-01 решение задач в области вентиляционной техники
Для множества применений в области вентиляции ЭБМ-ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.
Критерии выбора
При выборе вентилятора для конкретного применения важную роль играют следующие параметры:
* Производительность при заданном противодавлении (сопротивлении)
* Напряжение питания – постоянное и переменное (1- / 3-фазное)
* Уровень шума
* Коэффициент полезного действия
* Имеющееся пространство для монтажа и место применения
* Количество штук
* Условия окружающей среды (влажность, температура,климат)
* Диаметр рабочего колеса
Описание S6D910-AA01-01:
* Класс защиты: IP 54
* Класс изоляции: «F»
* Защита двигателя: температурный предохранитель с выведен
Рабочие параметры вентилятора S6D910-AA01-01
Тип S6D910-AA01-01
Мотор M6D138-NA
Фаза
3~
3~
Номинальное напряжение VAC
400
400
Подключение
?
Y
Частота Hz
50
50
Метод опред. данных
мн
мн
Соответствует нормативам
CE
CE
Скорость вращения min-1
885
685
Входная мощность W
2480
1570
Потребляемый ток A
5,15
2,9
Макс. противодавление Pa
150
90
Мин. темп. окр. среды °C
-40
-40
Макс. темп. окр. среды °C
50
50
Пусковой ток A
18,6
6,2
Общий КПД %
36,1
Класс эффективности N
40
Входная мощность kW
2,46
Расход воздуха m?/h
21770
Увелич. давления Pa
142
Скорость вращения min-1
890
Техническое описание S6D910-AA01-01
Вес
39,4 kg
Размер двигателя
910 mm
Покрытие ротора
Скрепление заливкой с алюминием
Материал клемной коробки
Полимер PP
Материал лопастей
Вкладыш из алюминиевой пластины,
с полимерным покрытием PP
Материал защитной решётки
Сталь, с полимерным покрытием черного цвета
Количество лопастей
5
Угол атаки лопасти
0°
Направление потока
«V»
Направление вращения
Справа, вид на ротор
Степень защиты
IP 54
Класс изоляции
«F»
Класс защиты от влажности
F3-1
Максимально допустимая темп.
окружающей среды электродвигателя
+80 °C
Минимально допустимая темп.
окружающей среды электродвигателя
-40 °C
Положение при монтаже
Любое
Отверстия для отвода конденсата
На стороне ротора и статора
Режим работы
S1
Устройство подшипников электродвигателя
Шарикоподшипник
Контактный ток по IEC 60990
(измерительная схема рис. 4,
TN-система)
3,5 mA
Электрическое подсоединение
Через клеммную коробку
Защита двигателя
С реле контроля температуры (TW)
Вывод кабеля подключения
Осев
Класс защиты
I (если защитный провод
подключен стороной заказчика)
Допуск
EAC; VDE
График рабочей точки
Схема электрического подключения
Расшифровка наименования
